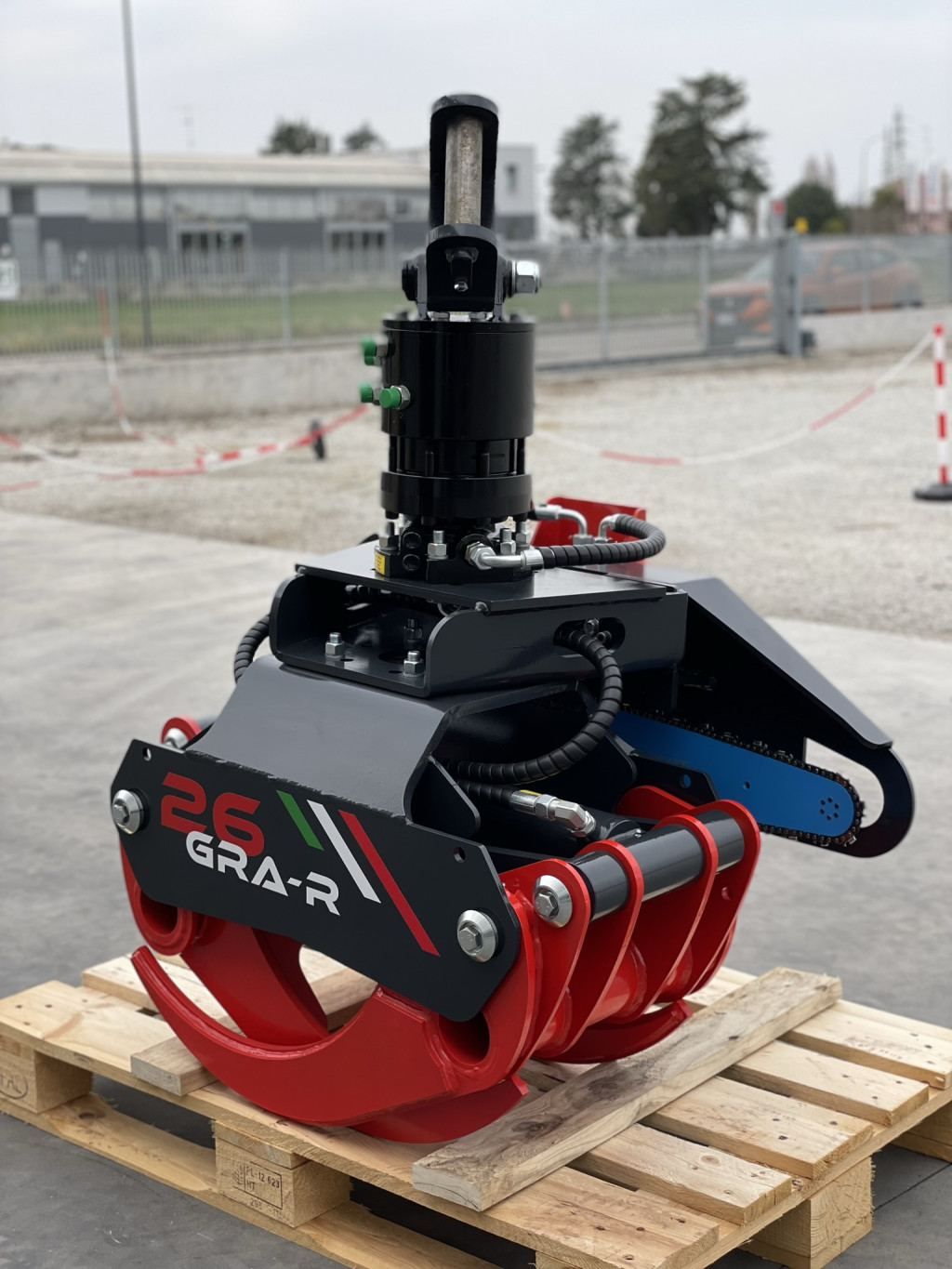

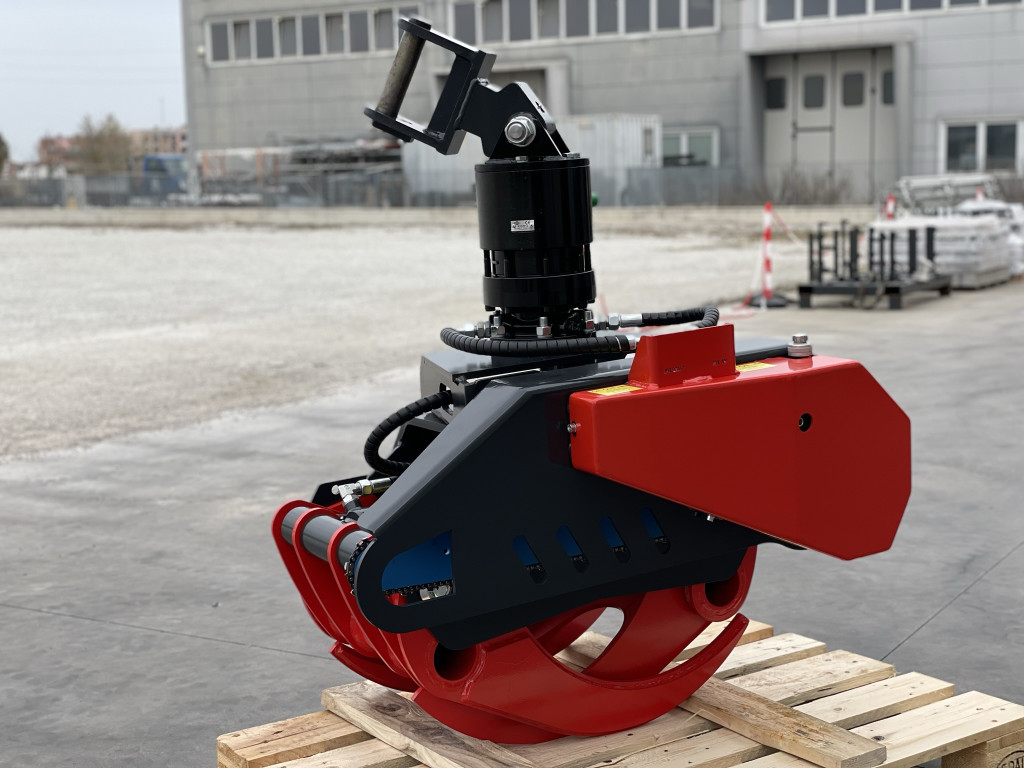

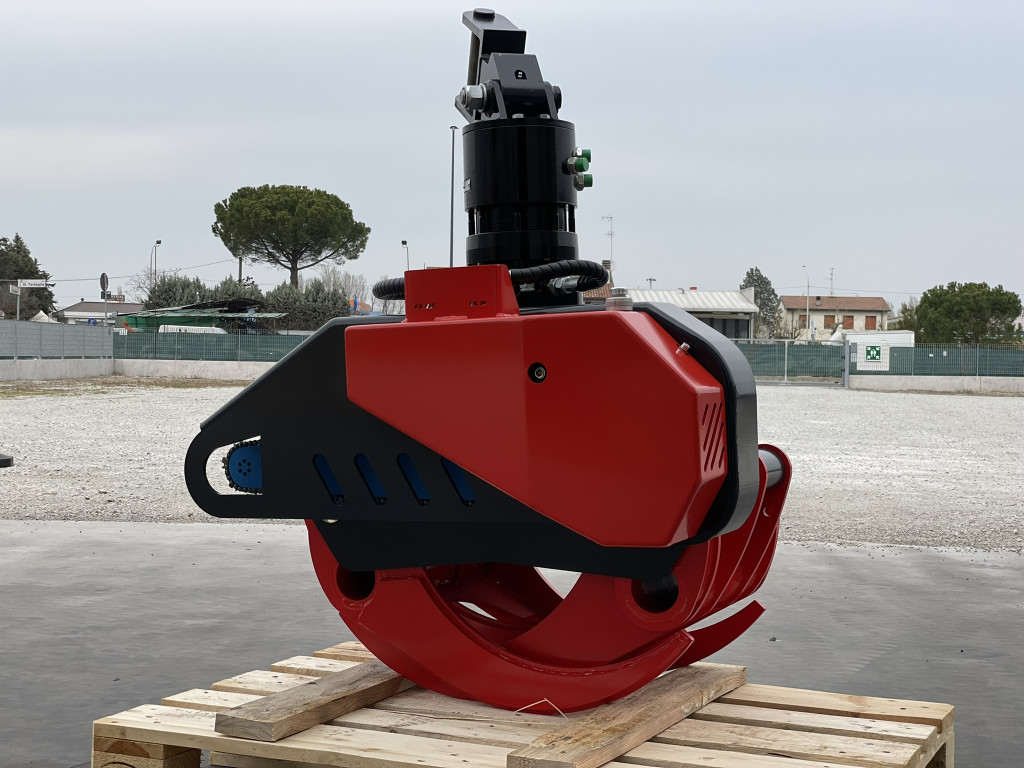

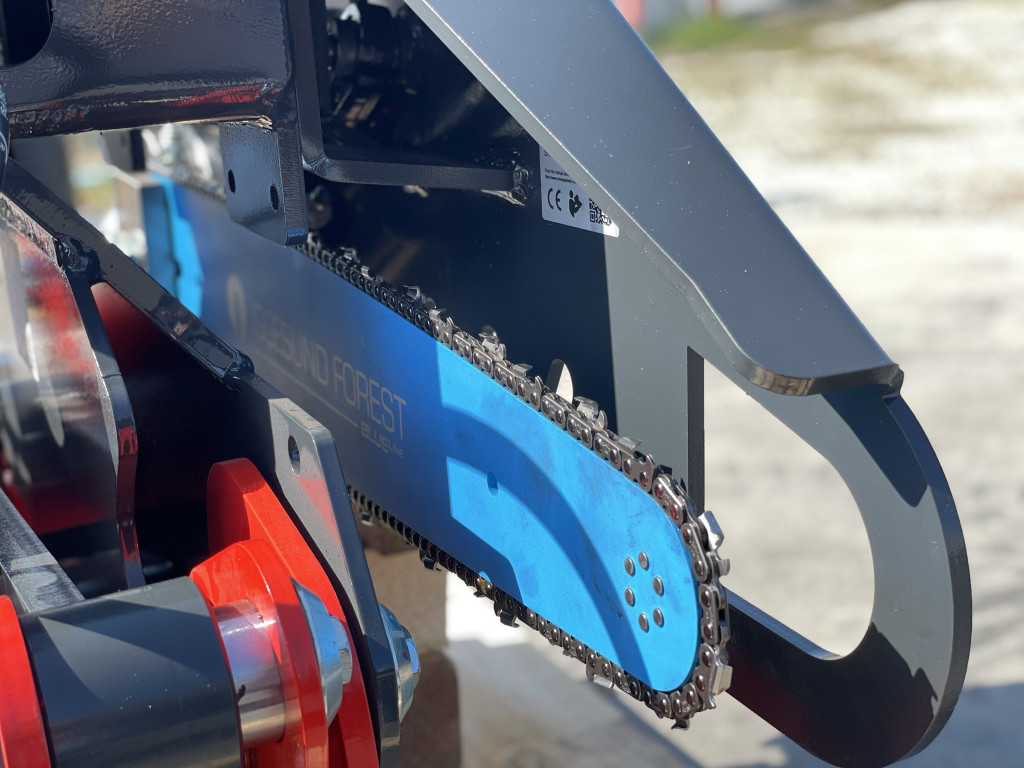

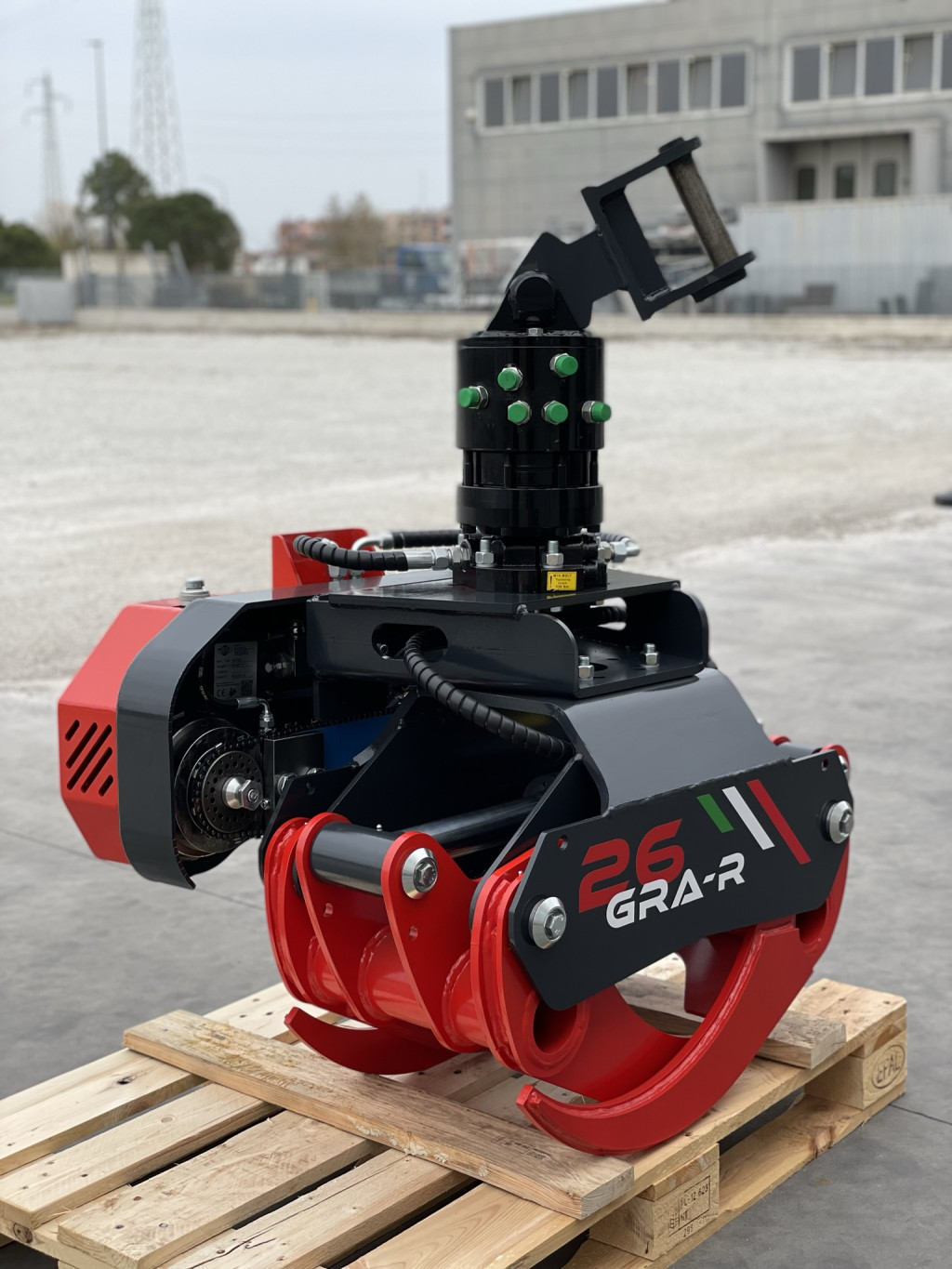

Az MS KIT ideális megoldás faanyag-kezelési, erdészeti és mezőgazdasági feladatokhoz, amikor egyszerre kell vágni és mozgatni a rönköket. A kit tartalmaz egy markolót (grapple) és egy hidraulikus láncfűrészt, amelyet a gép forgatható (swinging installation) állapotban képes használni. A vágóelemek Svédországban készültek, így a minőség és a tartósság garantált.
A használat egyszerű: beépítés után a láncfűrész és a markoló együtt dolgozik, így a fa vágása és szállítása ugyanazon gépegységgel történik – időt spórolsz, kevesebb mozgás, kevesebb szerelés szükséges. A rendszer két modellben érhető el: MS 500 és MS 600. Mindkettő 250 bar maximális nyomással dolgozik, meghatározott hidraulikafolyammal a markolóhoz és magasabb igénnyel a láncfűrészhez, továbbá beállítható fordulási komponensekkel (optional: dupla forgófüggesztés, etc.).
Ez a rendszer különösen akkor előnyös, ha nagy mennyiségű rönköt kell feldolgozni egy géppel, biztonságosan (pl. motorfűrész használata közben) és hatékonyan. Teherbírás, vágási átmérő, markolási erő és kinetikai paraméterek összehangoltan lettek kialakítva, hogy maximalizáld a munka produktivitását.
- Gépméret-tartomány: 4-18 tonna
- Markoló típus: GRA-M 26 / GRA-M 42
- Önsúly: 355 kg / 533 kg
- Markolási terület (Area): 0,26 m² / 0,42 m²
- Külső méretek: A (mm): 1 550 mm / 2 060 mm
- Külső méretek: B (mm): 711 mm / 879 mm
- Magasság H1 (mm): 1 237 mm / 1 386 mm
- Magasság H2 (mm): 1 040 mm / 1 202 mm
- Minimális markolási átmérő (D-Min): 100 mm / 170 mm
- Markolási / zárási erő (Clamping Force): 1 640 daN / 2 405 daN
- Maximális nyomás (markoló számára): 250 bar / 250 bar
- Hidraulikus folyadékáram (markoló számára): 50 l/perc / 50 l/perc
- Láncfűrészhez szükséges áram (flow rate): 60-100 l/perc / 90-150 l/perc
- Láncfűrész maximális vágási átmérője: (Ø) 500 mm / 750 mm
- Lánc feszítési mód: kézi (manual) / kézi (manual)
Mobilos nézetben a teljes táblázat oldalra csúsztatva látható
| RAKODÓ/KOTRÓ |
Tonna |
6-10 |
10-18 |
| MODELL |
|
MS 500 |
MS 750 |
| MELLÉKELT FOLYÓKAR |
Modell |
GRA-M 26 |
GRA-M 42 |
| SÚLY |
kg |
355 |
533 |
| TERÜLET |
m2 |
0,26 |
0,42 |
| A |
mm |
1550 |
2060 |
| B |
mm |
711 |
879 |
| H1 |
mm |
1237 |
1386 |
| H2 |
mm |
1040 |
1202 |
| D - MINIMÁLIS FOGÁSÁTMÉRŐ |
mm |
100 |
170 |
| NYITÓ/ZÁRÓ HENGER: |
|
|
|
| SZORÍTÓERŐ |
daN |
1640 |
2405 |
| MAXIMÁLIS NYOMÁS |
liter/perc |
250 |
250 |
| MAX ÁRAMLÁSI SEBESSÉG |
liter/perc |
50 |
50 |
| LÁNCFŰRÉSZ: |
|
|
|
| SZÜKSÉGES ÁRAMLÁSI SEBESSÉG |
liter/perc |
60-100 |
90-150 |
| MAXIMÁLIS NYOMÁS |
bar |
250 |
250 |
| Ø - MAX. VÁGÁSI ÁTMÉRŐ |
mm |
500 |
750 |
| LÁNCFESZÍTÉS |
típus |
manuális |
manuális |
|
|
|
|
| Opcionális felszereltség |
|
|
|
|
Kettős lengőcsap
|
|
|
|
Műszaki rajz

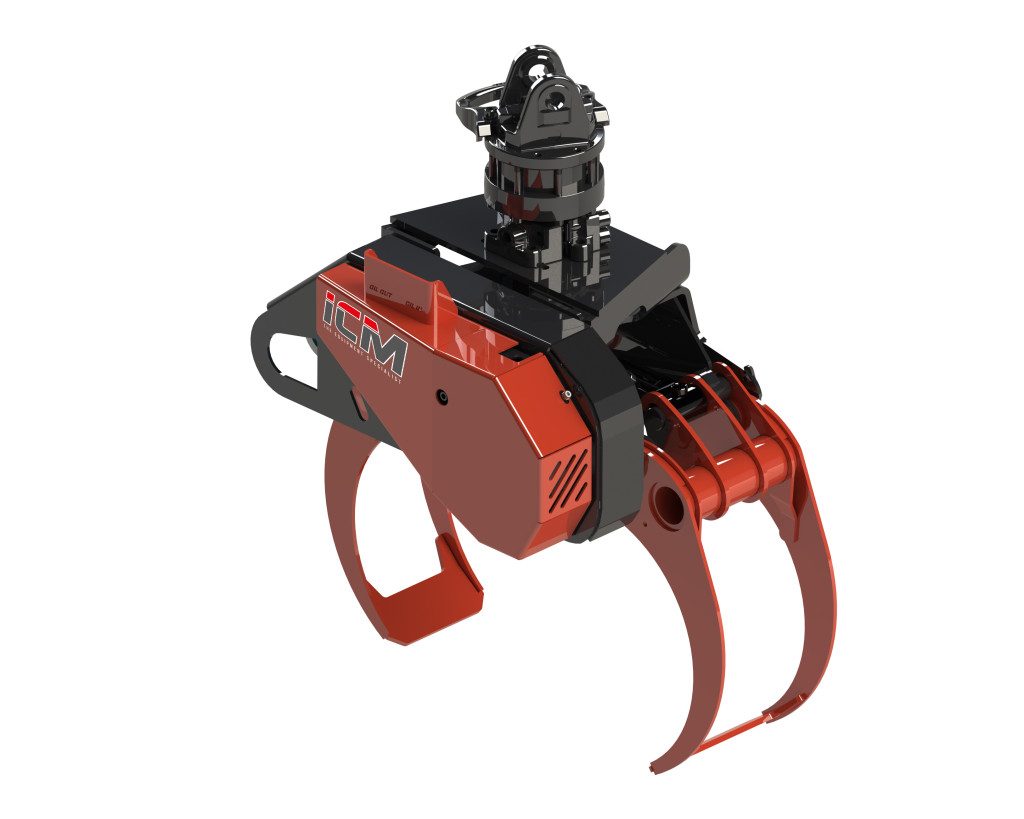

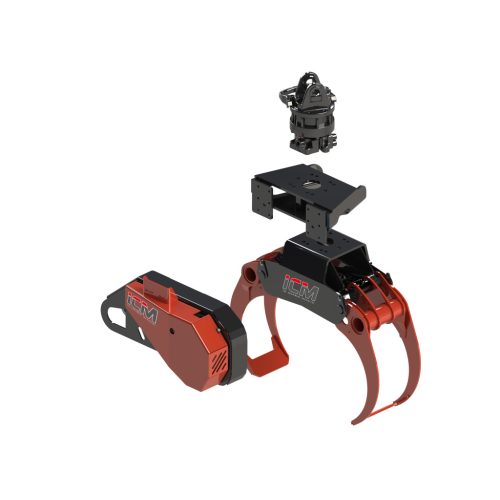

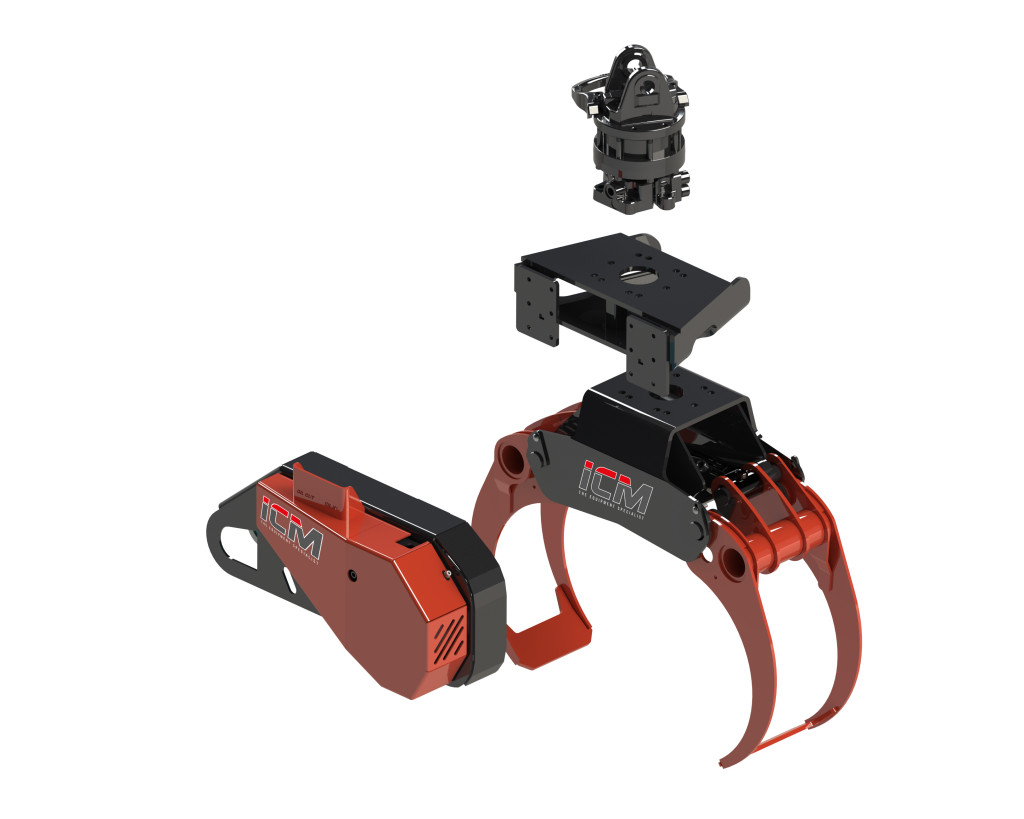

Az MS KIT – Grapple with Hydraulic Chainsaw egy komplett vágó-és markoló rendszer darukra/kotrókra 4-18 tonna (20-60 ton/m) géposztályban, amely kombója a markolónak és a hidraulikus láncfűrésznek. A svéd láncfűrész fej, a magas zárási erő (daN) a markolónál, valamint a maximális vágási átmérő (Ø) akár 750 mm-ig (MS 600-nál) biztosítja, hogy nagy rönköket is könnyűszerrel vághass, szállíthass. A rendszer működési nyomása 250 bar, megoldások között szerepel a dupla forgófüggesztés opció. Ha faipari, erdészeti, mezőgazdasági feladatokhoz keresel multifunkcionális eszközt, az MS KIT ideális választás biztonságos, hatékony és robusztus megoldásként.
