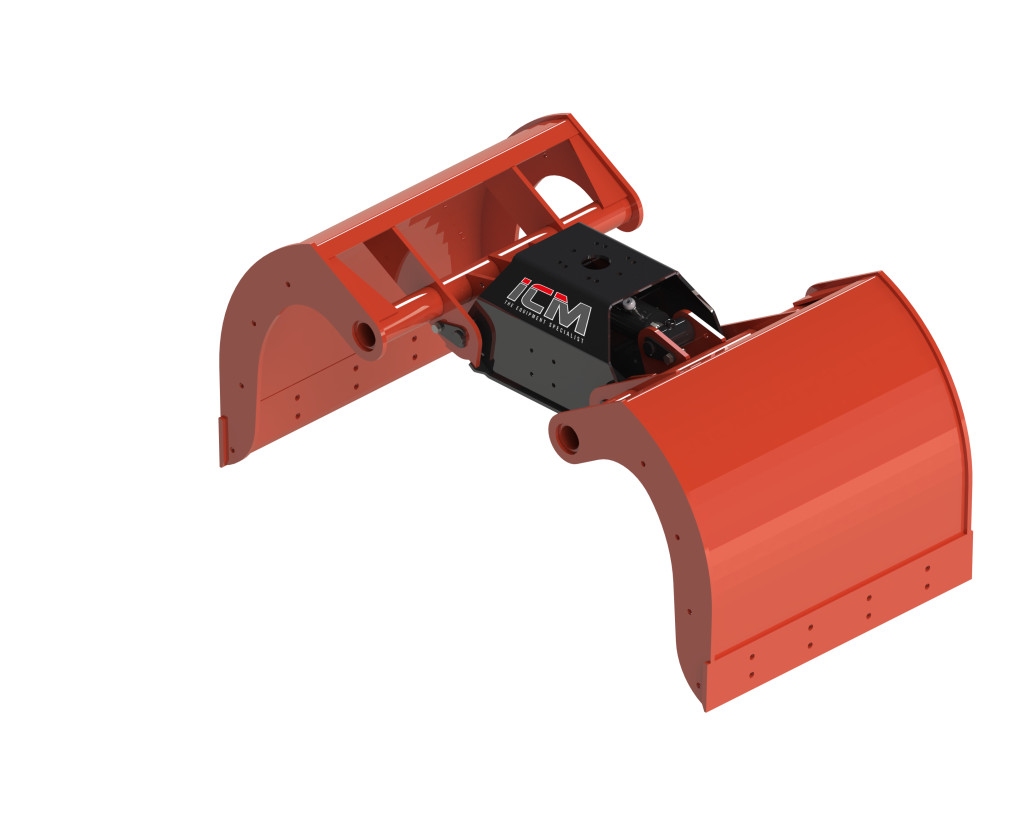

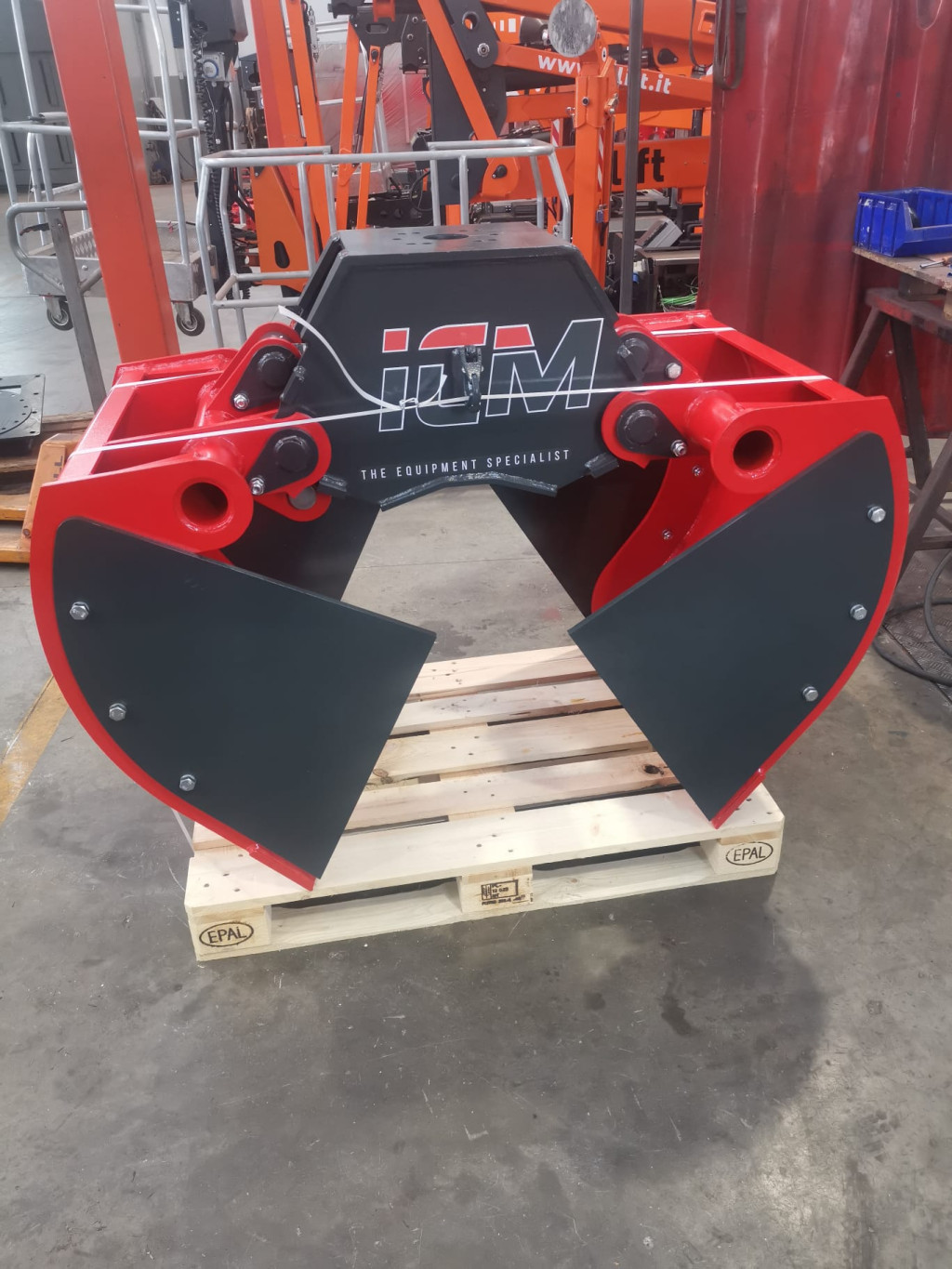

A CLA-SR sorozatot úgy tervezték, hogy ellenálljon a legnagyobb igénybevételnek. Nyitott oldalfalai lehetővé teszik, hogy a markolókanál gyorsabban ürítsen ki, különösen nagy, laza anyagok esetén, míg a pengék (blades) és ellenpengék (counter-blades) magas minőségű, kopásálló acélból készülnek, így hosszú távon is garantálják a tartósságot.
A markolókanál része egy lock valve zárószelep, mely biztosítja: még ha egy hidraulikus tömlő megsérül, a kanál nem nyílik ki magától – ez különösen fontos nagy kapacitásnál, nagy terhelésnél, nehéz munkafeltételek mellett.
A CLA-SR különböző méretben elérhető (303, 403, 503, 653), így könnyedén igazítható a géped teljesítményéhez és feladathoz. A kapacitások 370–730 literig terjednek, a maximális terhek 2 000-3 000 kg-ig (modell függvénye). A zárási erő minden méretnél 2 500 daN, a maximális működési nyomás pedig 250 bar – ezek az adatok biztosítják, hogy a kanál nehéz körülmények között is hatékonyan dolgozzon.
Az opcionális tartozékok (hidraulikus rotátor, csavaros fogazat, bolt-on oldalfalak, dupla forgófüggesztés, csavaros akasztó) lehetővé teszik, hogy a CLA-SR-t adaptáld a munkavégzés jellegéhez
- Géposztály / Gépméret 4-16 tonnás kotrógépek; 3-25 ton/m gépek is (modelltől függ)
- Modellek CLA-SR 303 • CLA-SR 403 • CLA-SR 503 • CLA-SR 653
- Oldalfalak típusa Nyitott oldalfal (open side walls)
- Kapacitás / Maximális teher 370 (2000 kg), 480 (2500 kg), 610 (3000 kg), 730 (3000 kg) liter/kg, modellfüggő
- Önsúly 316 kg • 340 kg • 370 kg • 400 kg, modellektől függően
- Zárási erő (clamping force) 2 500 daN minden modellnél
- Maksimális nyomás 250 bar
- Külső méretek (A, B, C, D) A = 1272 mm; B = 1818 mm; C = 1051 mm; D = 818 mm (mindegyik modell esetén)
- Hosszméretek (L) 640 mm (303), 800 mm (403), 1000 mm (503), 1200 mm (653)
- Opciók / Kiegészítők Hidraulikus rotátor, bolt-on fogazat, bolt-on side walls (csavaros oldalfalak), dupla forgófüggesztés (double swinging link), csavaros akasztó (bolted hook)
Mobilos nézetben a teljes táblázat oldalra csúsztatva látható
| RAKODÓ/KOTRÓ |
Tonna |
4-6 |
6-8 |
8-12 |
12-16 |
| MODEL |
|
CLA-S 303 |
CLA-S 403 |
CLA-S 503 |
CLA-S 653 |
| Oldalfalak |
|
ZÁRT |
ZÁRT |
ZÁRT |
ZÁRT |
| KAPACITÁS (MAX. TERHELÉS) |
kg |
370 (2000) |
480 (2500) |
610 (3000) |
730 (3000) |
| Tömeg |
kg |
356 |
380 |
410 |
440 |
| SZORÍTÓERŐ |
daN |
2500 |
2500 |
2500 |
2500 |
| MAXIMÁLIS NYOMÁS |
Bar |
250 |
250 |
250 |
250 |
| A |
mm |
1272 |
1272 |
1272 |
1272 |
| B |
mm |
1818 |
1818 |
1818 |
1818 |
| C |
mm |
1051 |
1051 |
1051 |
1051 |
| D |
mm |
818 |
818 |
818 |
818 |
| L |
mm |
640 |
640 |
640 |
640 |
| Opcionális felszereltség |
|
|
|
|
|
|
Csavarozott horog
|
|
GR 465 |
GR 603 DB |
GR 104 DB |
GR 16S |
|
Kettős lengőcsap
|
|
|
|
|
|
|
Hegesztett fogak
|
|
|
|
|
|
Hidraulikus forgatók |
|
|
|
|
|
|
Csavarozható oldalfalak
|
|
|
|
|
|
Műszaki rajz
A CLA-SR Heavy Series nyitott oldalfalú clamshell markolókanál ideális választás 4-16 tonnás kotrógépekhez, ha olyan eszközt keresel, amely ötvözi a nagy kapacitást, gyors kiürítést és tartós, kopásálló pengéket. A lock valve zárószelep garantálja, hogy még tömlőhiba esetén sem nyílik ki a kanál. A 2 500 daN zárási erő, a 250 bar működési nyomás és az opcionális hidraulikus rotátor, bolt-on fogazat vagy csavaros oldalfalak révén ez a kanál tökéletes anyagmozgatási, rakodási, kotrási vagy építőipari feladatokhoz. Használd, ha fontos, hogy a géped nagy teljesítménnyel, magas biztonsággal dolgozzon még nehéz környezetben is.
